Fali áramkör építőkészlet - Használati útmutató

A JÁTÉK 8 ÉVES KORTÓL JAVASOLT!

Óvintézkedések

Kérjük, figyelmesen olvassa el az alábbi tudnivalókat, mielőtt gyermeke elkezdi a kísérletet. Minden gyermek képességei eltérőek, ezért a szülőknek olyan tevékenységeket kell választaniuk, amelyek megfelelnek gyermekük számára. Kérjük, győződjön meg róla, hogy gyermeke megérti az alábbiakat:

A csatlakozókábeleket csak a tananyagban/lecke útmutatójában szereplő utasítások szerint csatlakoztassa.

• A kísérlet során nem feltétlenül lesz szükség az összes csatlakozókábel használatára.
• Ne dugja a csatlakozókábelt semmilyen otthoni hálózati aljzatba.
• Ne csatlakoztassa ugyanazt a vezetéket egyszerre a tápegység mindkét végéhez, mert ez rövidzárlatot okozhat.
• Ne használja a csatlakozókábeleket nedves vagy párás környezetben, mert a nedvesség károsíthatja őket.
• A csatlakozónyílásokba a kábeleken kívül ne helyezzen más vezető tárgyakat (pl. vasdrótot, kulcsot stb.).
• Ne szerelje szét és ne módosítsa az elektronikus modulokat, mert ez károsodást vagy túlmelegedést okozhat.
• Ha az áramkör nincs használatban, húzza ki a csatlakozásokat az elem/tápegység energiaveszteségének elkerülése érdekében.

Ügyeljen a pozitív és negatív pólusok helyes csatlakoztatására!

Figyelem!
Ez a termék nem csatlakoztatható egyszerre két vagy több tápegységhez.
A tápegység és a kézi működtetésű (pl. kurblis) tápegység nem kapcsolható sorba.

Csatlakozókábelek ismertetése

A termék többféle csatlakozókábellel érkezik. Ahogy a gyermekek egyre több elemet és modult gyűjtenek, kiválaszthatják a megfelelő csatlakozókábelt az adott összeállításhoz.

Modul instrukciók

• Akkumlátorház: 3XAA elem szükséges
• Árameloszó: Legfeljebb 4 kábelt is csatlakoztathatsz és az egyiket elágaztatja
• Rezisztor (Nem különbözteti meg a +/- elekródákat): Csökkenti az áramot (alacsonyabb teljesítmény)
• Önzáró kapcsoló (Nem különbözteti meg a +/- elekródákat): Nyomd meg egyszer, hogy bekapcsoljon, nyomd meg mégegyszer, hogy kikapcsoljon
• Forgókapcsoló (Nem különbözteti meg a +/- elekródákat): Beállítja az áramot, hogy irányítsa a levegő mozását, világosságot és forgás sebességét
• Fényérzékelő kapcsoló (A fotóelektromos kapcsoló fotódiódákon kereszül veszi a fényjeleket és átakítja elekromos jelzésekké. Az áram nagyon kicsi és ha negy energiafogyaszású alkatrészekkel találkozik, előfordulhat, hogy nem indulnak el): Telefon vakú fényével vagy egyéb fényforrásokkal aktiválható

• Jelzőfény: Fénnyel jelzi a sikeres csatlakozást
• Mélység tükre (Távolítsd el a védőfóliát használat elött): Egy végtelen tükör jellegű vizuális hatást mutat, ha áram alatt van.
• Repülő szerkezet: Bekapcsolás után a propellerek folyamatosan forog és felrepül. A propellerek cserélhetőek.
• Elvarázsolt kastély: Bekapcsolás után fényt bocsát ki, rendelkezik egy kastéllyal és küönböző választható hengerformákkal.
• Összeköző vezeték (10-14-26 cm)
• 2 az 1-ben összekötő vezeték- 25 cm
• Csatlakozócsat: két építőelem tábla csatlakozásához a táblák közé kell illeszteni
• Építőelem tábla

Áramköri rajz - Az áramkör összekapcsolása

1. Az áramköri kapcsolási rajzot a blokk alaplemezére helyezik és a sarkokhoz igazítják
2. Helyezd be a megfelelő modult a bevágásba az ábra alapján és utána csatlakoztasd a vezetékez az utasítások alapján.

Forgókapcsoló

1. Helyezd be az összekötő vezetéket az áramforrás pozitív plólusába és a funkcionális modul pozitív pólusába
2. A második vezetéket az áramforrás és a kapcsoló modul negatív pólusaiba kell csatlakoztatni
3. A harmadik vezeték a funkcionális és a kapcsoló modul negatív pólusába csatlakozik

Fényérzékelő kapcsoló

1. Helyezd be az összekötő vezetéket az áramforrás pozitív plólusába és a funkcionális modul pozitív pólusába
2. A második vezetéket az áramforrás és a kapcsoló modul negatív pólusaiba kell csatlakoztatni
3. A harmadik vezeték a funkcionális modul negatív pólusába és a kapcsoló modul pozitív pólusába csatlakozik

Különböző kapcsolók megértése - Önzáró kapcsoló

1. Helyezd be az összekötő vezetéket az áramforrás pozitív plólusába és a funkcionális modul pozitív pólusába
2. A második vezetéket az áramforrás és a kapcsoló modul negatív pólusaiba kell csatlakoztatni
3. A harmadik vezeték a funkcionális és a kapcsoló modul negatív pólusába csatlakozik

Mi különbözne, ha más modulokkal kicserélném?

Különböző modulok az áramkörben párosítva lehetnek különböző kapcsolókkal ugyanolyan hatás elérése érdekében. Néha a forgókapcsoló állíthat a fényerőn vagy sebességen, amíg más modulok nem ennyire hatékonyak működés közben. Óvatosan figyeld meg a különbségeket az egyes kapcsolók hatásai között.

Reziszor megértése - áramkör összekapcsolása

1. Helyezd be az összekötő vezetéket az áramforrás pozitív plólusába és a rezisztor pozitív pólusába
2. A második vezeték a rezisztort a funkcionális modul pozitív termináljával köti össze
3. A harmadik vezeték összeköti a funkcionális modul és a kapcsoló odul pozitív pólusait
4. A negyedik vezeték az áramkör és a kapcsoló modul negatív póluait köti össze

És tudod miért?

A rezisztorok nem tudják növelni az áramkörben az ellenállás mértékét, amelynek következtében kevesebb áram halad át rajta, eredményképp söttebb fénnyel vagy lassabb motor sebességgel.

Az áramelosztó megértése - áramkör összekapcsolása

1. Helyezd be az összekötő vezetéket az áramforrás pozitív plólusába és az áramelosztó bármelyik végébe
2. Vegyél 2 összekötő vezetéket és helyezd be őket az áramelosztóba, majd kösd be a másik végét a funkcionális modulok pozitív végeibe
3. Helyezd be mindkét végét a 2 az 1-ben vezetéknek a két funkcionális modul negatív termináljába, majd csatlakoztasd az egyik véget az áramforrás negatív termináljába

És tudod miért?

Az áramelosztó egy hídként működik, ami egy áramkört hárommá oszt el , de egy áramkör kiterjeszésére is alkalmas. Egy bemenetel enegélyezett, a maradék három csatlakozó az kizárólag kimenetelként használható.

Az elvarázsolt kastély megértése - Mi történik ha bekapcsol az áram?

Az elvarázsolt kastély modul egy LED lámpa fényforrással rendelkezik, ami piros fényt bocsát ki működés közben. A modul felső részén található fényvezető cseréjével különböző fényhatások érhetők el.

Jelzőfény megértése - áramkör összekapcsolása

1. Helyezd be az első vezeték egyik végét az áramforrás pozitív pólusába és a másik végét a funkcionális modul pozitív pólusába.
2. Helyezd be a második vezeték egyik végét az áramforrás negatív pólusába és a másik végét a funkcionális modul negatív pólusába

És tudod miért?

Miután bekapcsolod, a jelzőfény teteje felvillan, hogy jelezze a sikeres áramköri kapcsolódást.

A repülő szerkezet megértése - áramkör összekapcsolása

1. Helyezd be az első vezeték egyik végét az áramforrás pozitív pólusába és a másik végét a funkcionális modul pozitív pólusába
2. Helyezd be a második vezeték egyik végét az áramforrás negaítv pólusába és a funkcinális modul negatív pólusába

Mi történik, ha bekapcsol?

Amikor bekapcsol, elkezd pörögni. Ennél kiegészítőnél váltogatni lehet bambusz szitakötő és gyenge ventillátor módok közül. A bambusz szitakötő módban, egy kis idő után felszáll a propeller (a kialakítási stílúsa miatt a levegő áramlási sebesség alatta gyors forgás közben, ezáltal csökken a nyomás és felszáll). A ventillátor módban a propeller tovább forog és levegőt fúj ki.

Mélység tükre megértése - áramkör összekapcsolása

1. Helyezd be az első vezeték egyik végét az áramforrás pozitív pólusába és a másik végét a funkcionális modul pozitív pólusába
2. Helyezd be a második vezeték egyik végét az áramforrás negaítv pólusába és a funkcinális modul negatív pólusába

És tudod miért?

Miután az áram bekapcsolt, fényt bocsát ki, ezáltal végtelen tükör hatást elérve.

Egyszerű áramkörök megértése - áramkör összekapcsolása

1. Helyezd be az első vezeték egyik végét az áramkör pozitív pólusába és a másik végét a funkcionális modulba
2. Helyezd be a második vezeték egyik véét az áramforrás negatívpólusába és a másik végét a funcionális modul negatív pólusába

Áramköri tudás

A mindennapi életben, egy elektromos készülék elemtartójában kétféle jelzés található az elemek tetején, + és -, ami az elektomosság polaritását jelzi. Általában "+" a pozitív pólus és "-" a negatív pólus. Áramköri kapcsolódásoknál, ne cseréld a polaritást, mert áramkimaradást okozhat!

És tudod miért?

Amikor az áramkört megfelelően összekapcsoljuk, az elektromos áram a tápegység pozitív pólusából indul ki, a csatlakozóvezetékeken keresztül eljut a csatlakoztatott funkcionális modulhoz, majd visszatér a tápegység negatív pólusához. Így egy zárt áramkör jön létre, és a készülék működésbe lép.

Soros kapcsolás megértése - áramkör összekapcsolása

1. Helyezd be az összekötő vezetéket az áramforrás pozitív pólusába és a funkcionális modul pozitív pólusába.
2. A második vezetéket az áramforrás negatív pólusába és a kapcsoló modul 1 negatív pólusába kerül
3. A harmadik vezeték a kapcsoló modul 1 pozitív pólusába és a kapcsoló modul 2 negatív pólusába kell kötni.
4. A negyedik vezeték a funcionális modul negatív terminálját és a kapcsoló modul 2- pozitív terminálját köti össze

Soros áramkör

Számos áramkör komponensek egymással kapcsolatban vannak egy úton és minden csomópont kizárólag 2 komponenst tud összekötni. Ez a csatlakozási módszert soros csatlakozásnak hívják. Az ármkört, ami sorosan van csatlakoztatva sorosáramköröknek hívják. Az áram ami az egyes rezisztorokon keresztül áramlik egy soros áramkörben egyenlőek. Mivel minden egyenáramú áramkörben ugyanazon ág minden szakaszában azonos az áramerősség.

És tudod miért?

Egy soros áramkörben, a feszültség a kölünböző ágakban egyenlő, így a kapcsolófunciós modul helyzete nem változik.

Párhuzamos áramkörök megértése - áramkör összekapcsolása

1. Az első 2 az 1-ben összekötő vezeték egyik végét az áramforrás pozitív pólusához kötjük, míg a másik két végét a két funkcionális modul pozitív pólusaihoz.
2. A második 2 az 1-ben összekötő vezeték két végét a két funkcionális modul negatív terminájaihoz és egy végét pedig a kapcsoló modul pozitív termináljához
3. Kösd össze a kapcsoló modul negatív pólusát és az ármforrás negatív pólusát egy összekötő vezetékkel.

És tudod miért?

A két funkcionális modul megcserélése ezen módon nem okoz változásokat, mert a modulokon kereztül futó feszültség a párhuzamos áramkörökben egyenlő és elegendő a mozgáshoz, így nincs különbség.

Párhuzamos áramkör

Párhuzamos kapcsolás egy kapcsolat két alkatrész között, amelyet az jellemez, hogy elejétől a végéig azonos vagy különböző típusú két alkotóelem, eszköz stb. alkot, és egyúttal összeköti az összes végét.

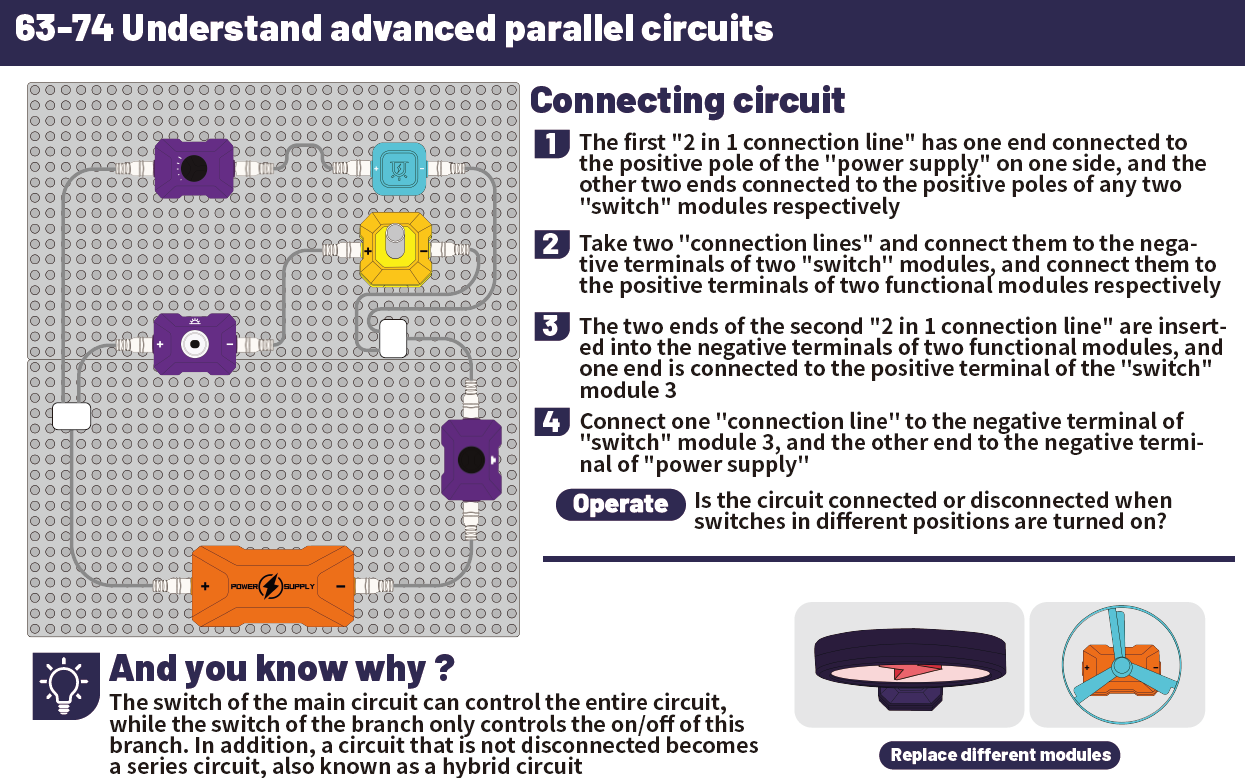

Feljett párhuzamos áramkör megértése - áramkör összekapcsolása

1. Az első 2 az 1-ben összekötő vezeték egyik végét az áramforrás pozitív pólusába, a másik két végét a két kapcsoló modul pozitív pólusába kell kötni.
2. Vegyél 2 összekötő vezetéket és kösd őket a két kapcsoló modul negatív termináljába és kösd össze ezeket a két funkcionális modul pozitív termináljával.
3. A második 2 az 1-ben összekötő vezeték két vége a két funkcionális modul negatív termináljaiba kell bekötni, a másik végét pedig a kapcsoló modul 3 pozitív termináljába.
4. Kösd össze az összekötő vezetékkel a kapcsoló modul 3 negatív terminálját az árramforrás negatív termináljába.

És tudod miért?

A fő áramkör kapcsolója irányítani tudja az egész áramkört, amíg az elágazások kapcsoló kizárólag a ki/be kapcsolásért felelnek az adott ágazatban. Ezen felül egy olyan áramkör, amelyet nem választanak le, soros áramkörré válik, más néven hibrid áramkörré.

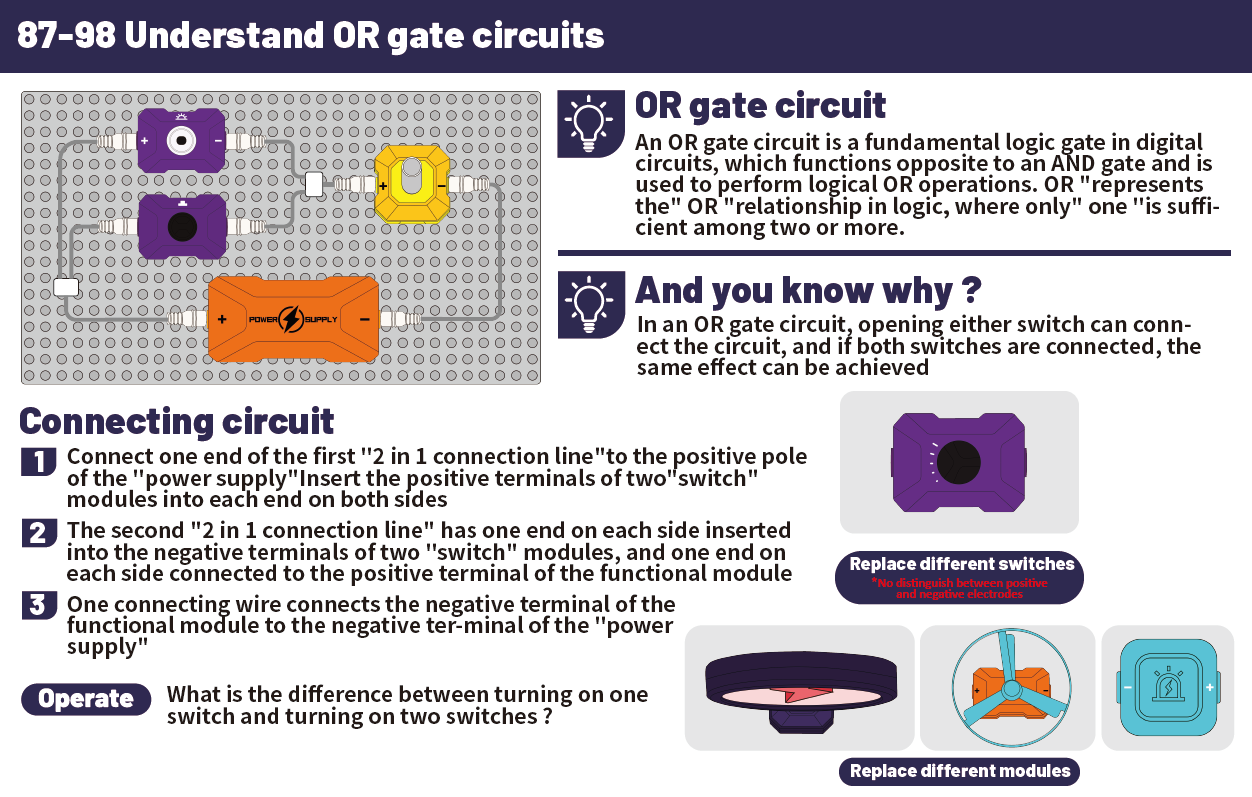

OR kapu áramkörök megértése - áramkör összekapcsolása

1. Kösd össze az egyik végét a 2 az 1-ben összekötő vezetéknek az áramforrás pozitív pólusával. Illeszd be a két kapcsoló modul pozitív termináljaiba a másik két végét.
2. A második 2 az 1-ben összekötő vezeték egyik két vége a két kapcsoló modul negatív termináljaiba van beillesztve, a másik vége pedig a funkcionális modul pozitív termináljába.
3. Egy összekötő vezetés a fnkcionális modul negatív terminálát és az áramforrás negatív terminálját is összeköti.

OR kapu áramkör

Az OR kapu egy alapvető logikai kapu a digitális áramkörökben, amely az AND kapuval ellentétesen működik, és logikai VAGY (OR) műveletek végrehajtására használják. Az „OR” a logikában a „vagy” kapcsolatot jelenti, ahol két vagy több feltétel közül már egy igaz érték is elegendő ahhoz, hogy a kimenet igaz legyen.

És tudod miért?

Egy OR kapu áramkörben bármelyik kapcsoló bekapcsolása zárja az áramkört. Ha pedig mindkét kapcsoló be van kapcsolva, ugyanaz a hatás érhető el: az áramkör működik (a kimenet aktív lesz).

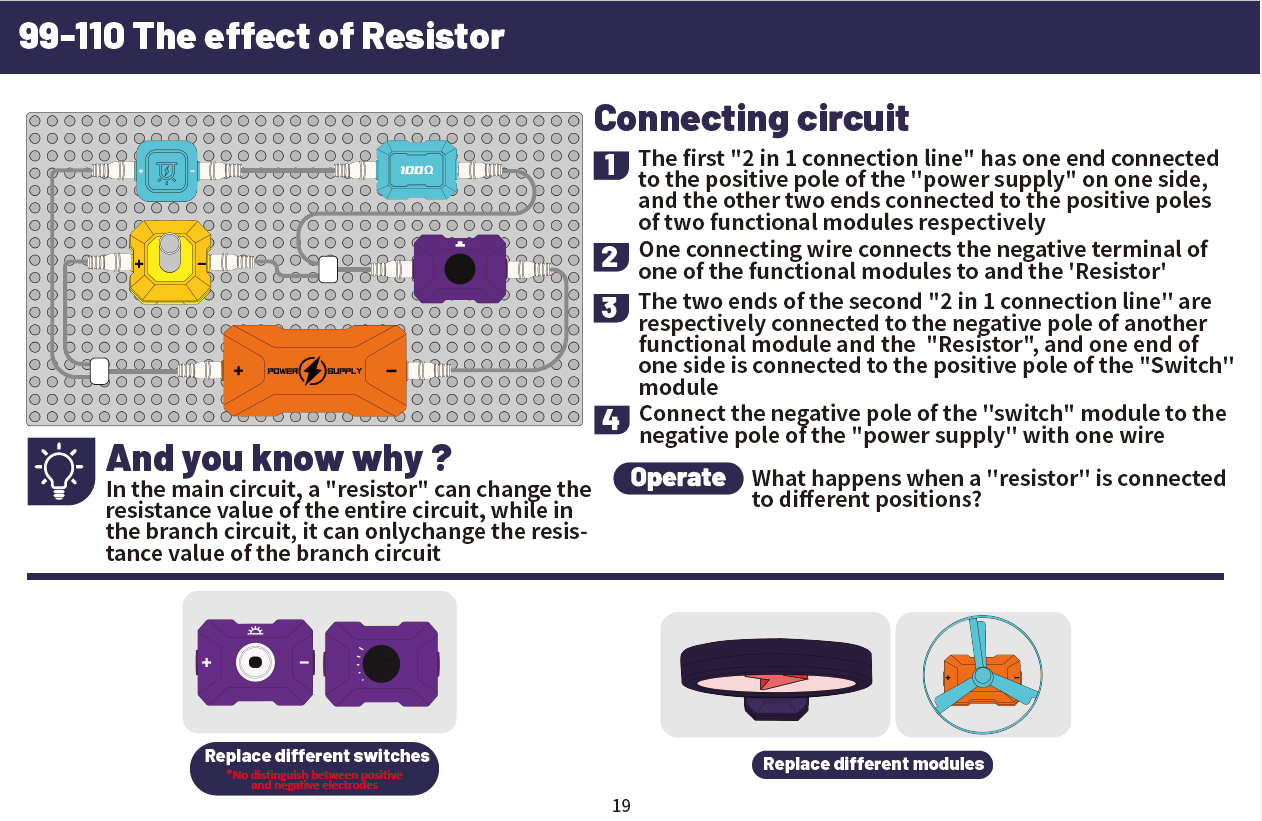

A reziszor megértése - áramkör összekapcsolása

1. Az első 2 az 1-ben összekötő vezeték egyik végét az áramforrás pozitív pólusába kösd, a másik két végét pedig a két funkcionális modul pozitív pólusába.
2. Egy összekötő vezeték összeköti az egyik funkcionális modul és a rezisztor negatív terminálját.
3. A 2 az 1-ben összekötő vezeték két vége a másik funkcionális modul és a rezisztor negatív pólusába van kötve és a másik vége pedig a kapcsoló modul pozitív pólusába.
4. Köss össze egy vezetékkel a kapcsoló negatív pólusát az áraforrás negatív pólusával.

És azt tudtad?

A fő áramkörben a rezisztor meg tudja változtatni az egész áramkör ellenállási értékét, amíg az ágáramkörben kizárólag az ágáramkör ellenállási értékét tudja megváltoztatni.

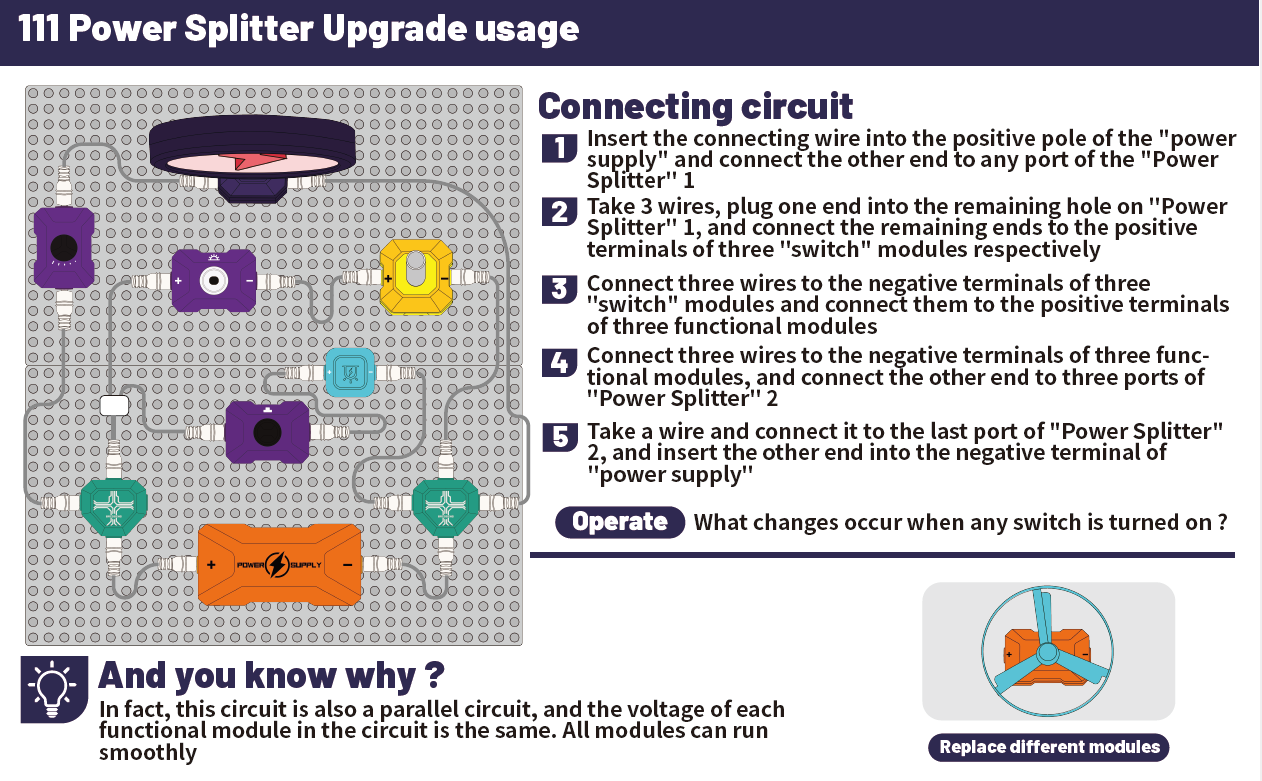

Az árameloszó frissítésének használata - áramkör összekapcsolása

1. Illeszd az összekötő vezetéket az áramforrás pozitív pólusába és a másik végét az áramelosztó 1 bármelyik csatlakozójába.
2. Fogj 3 vezetéket és ezeknek az egyik végét csatlakoztasd az árameloszó 1 megmaradt csatlakozójába és a másik végét pedig a három kapcsoló modul pozitív termináljába.
3. Kapcsolj össze három vezetékkel a három kapcsoló modul negatív termináljait három funkcionális modul pozitív termináljaival.
4. Köss össze három vezetékkel három funkcionális modul negatív termináljait az áramelosztó 2 három csatlakozójával.
5. Vegyél egy vezetéket és kapcsold össze az árameloszó 2 utolsó csatlakozóját az áramforrás negatív termináljával.

És tudod miért?

Tudniillik, ez az áramkör egy párhuzamos áramkör is egyben és mindegyik funkcionális modul feszültsége megegyezik, hogy minden modul zökkenőmentesen tudjon működni.

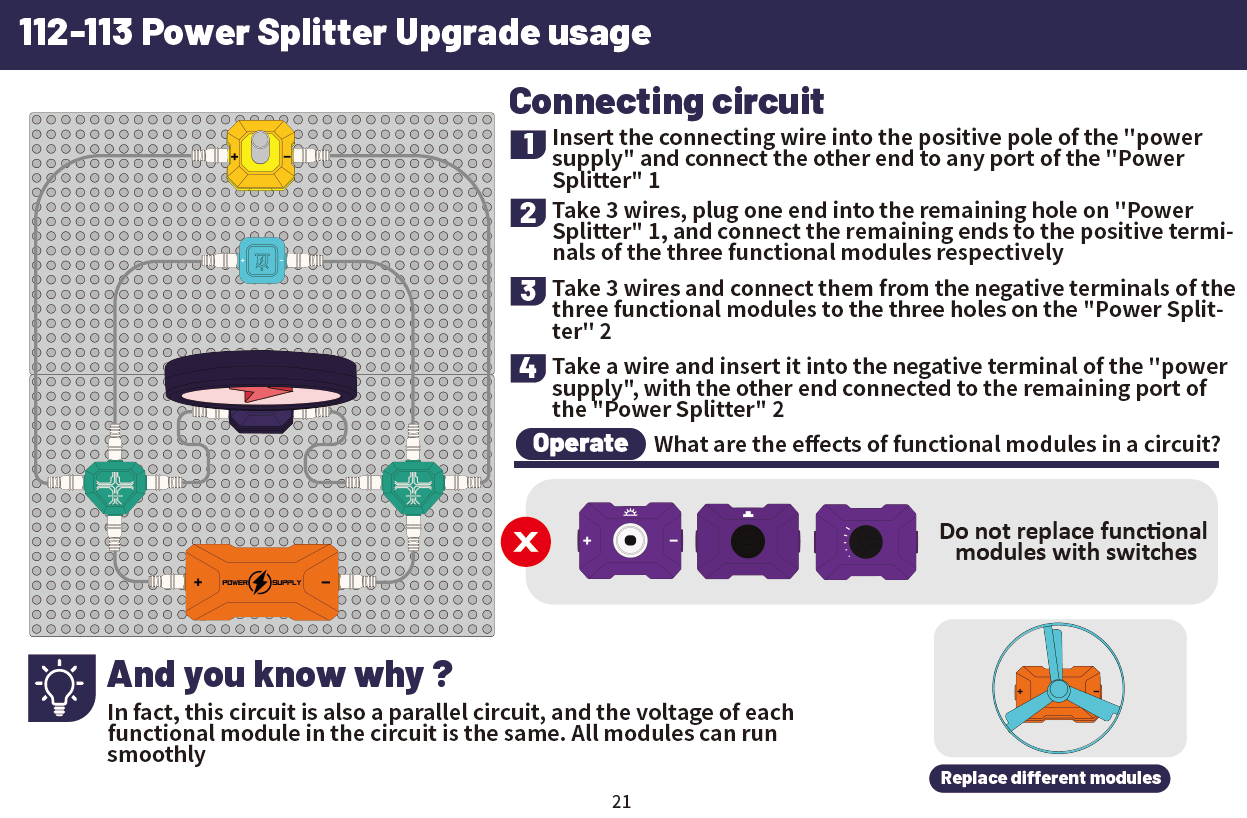

Az árameloszó frissítésének használata - áramkör összekapcsolása

1. Illeszd az összekötő vezetéket az áramforrás pozitív pólusába és a másik végét az áramelosztó 1 bármelyik csatlakozójába.
2. Fogj 3 vezetéket és ezeknek az egyik végét csatlakoztasd az árameloszó 1 megmaradt csatlakozójába és a másik végét pedig a három kapcsoló modul pozitív termináljába.
3. Fogj 3 vezetéket és kösd össze a három funkcionális modul negatív termináljait az árameloszó 2 három csatlakozójával
4. Egy összekötő vezetékkel kösd össze az áramforrás negatív terminálját az áramelosztó 2 megmarat csatlakozójával

És tudod miért?

Tudniillik, ez az áramkör egy párhuzamos áramkör is egyben és mindegyik funkcionális modul feszültsége megegyezik, hogy minden modul zökkenőmentesen tudjon működni.

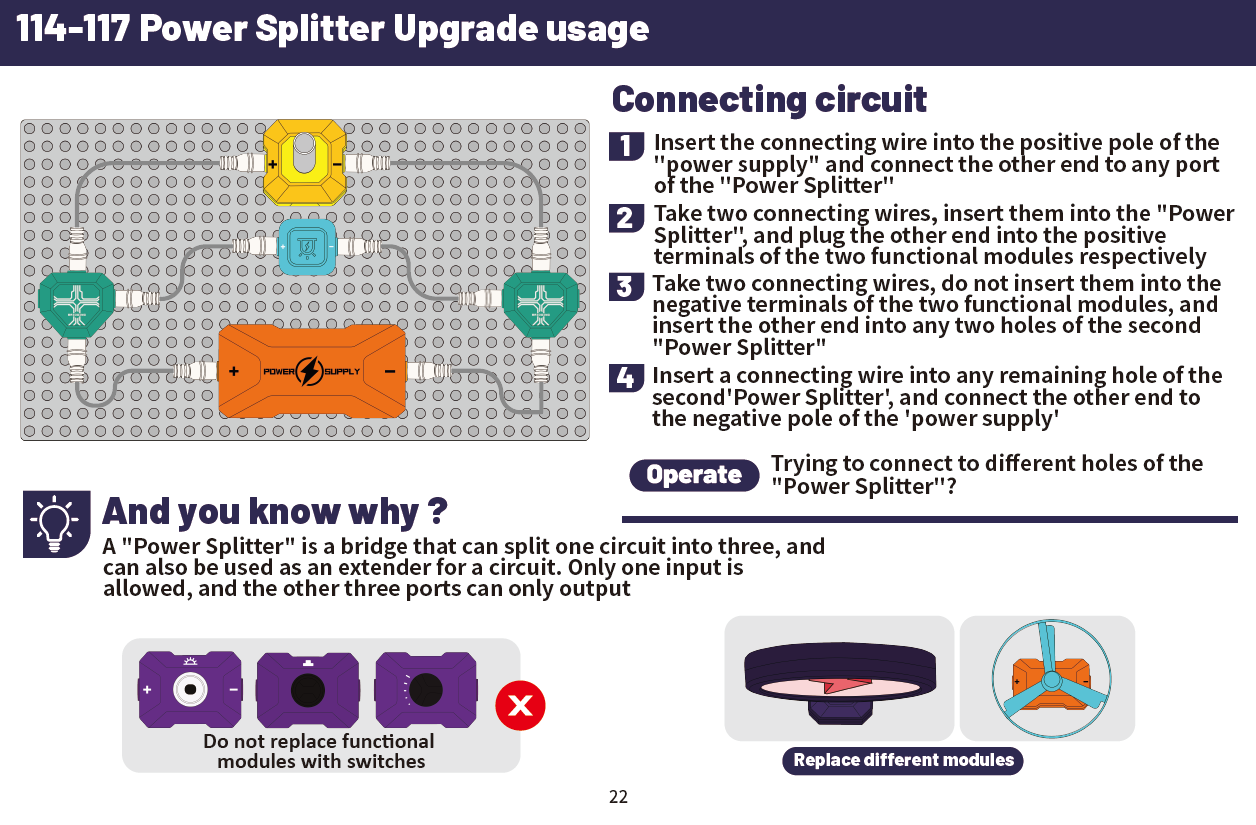

Az árameloszó frissítésének használata - áramkör összekapcsolása

1. Illeszd az összekötő vezetéket az áramforrás pozitív pólusába és a másik végét az áramelosztó 1 bármelyik csatlakozójába.
2. Fogj két összekötő vezetéket és csatlakoztasd az áramforrásba, a másik végét pedig két funkcionális modul pozitív termináljába.
3. Fogj két kösszekötő vezetéket és csatlakoztad a két funkcionális modul negatív termináljaiba, a másik végét pedig a második árameloszó bármely csatlakozójába.
4. Illeszd az összekötő vezetéket az áramelosztó megmaradt csatlakozójába és másik végét az árameloszó negatív pólusába.

És tudod miért?

Az áramelosztó egy híd ami egy áramkört hárommá tud alakítani, emellett használható egy áramkör kiterjesztésére is. Kizárólag egy bemenetel enegdélyezett , a másik három kimenet kell legyen.

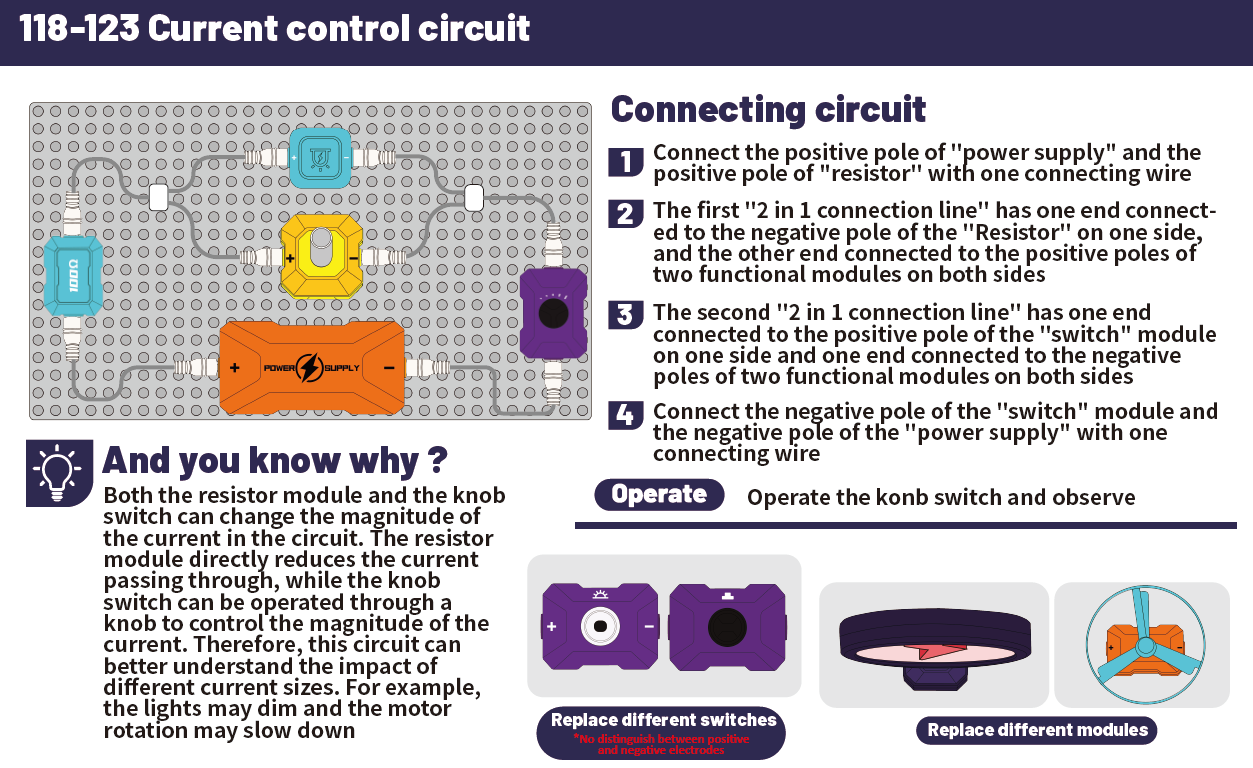

Áramszabályozó áramkör - áramkör összekapcsolása

1. Kösd össze az áramforrás pozitív pólusát a rezisztor pozitív pólusával egy összekötő vezeték segítségével.
2. Az első 2 az 1-ben összekötő vezeték egyik végét kösd össze a rezisztor negatív pólusával és a másik végét a két funkcionális modul pozitív pólusaival.
3. A második 2 az 1-ben összekötő vezeték egyik vége a kapcsoló modul pozitív pólusába van kötve, a másik vége pedig a két funkcionális modul negatív pólusaihoz.
4. Kösdössze a kapcsoló modul negatív pólusát az áramforrás negatív pólusával egy összekötő vezeték segítségével.

És tudod miért?

A rezisztor modul és a kapcsoló is meg tudja változtatni az áram nagyságát az áramkörben. A rezisztor modul közvetlenül csökkenti az áramot, míg a gombos kapcsoló egy gomb segítségével működtethető az áram erősségének szabályozására. Ezért ez az áramkör segítségével jobban megérthető a különböző áramerősségek hatása. Például a lámpák fénye gyengülhet, és a motor fordulatszáma csökkenhet.

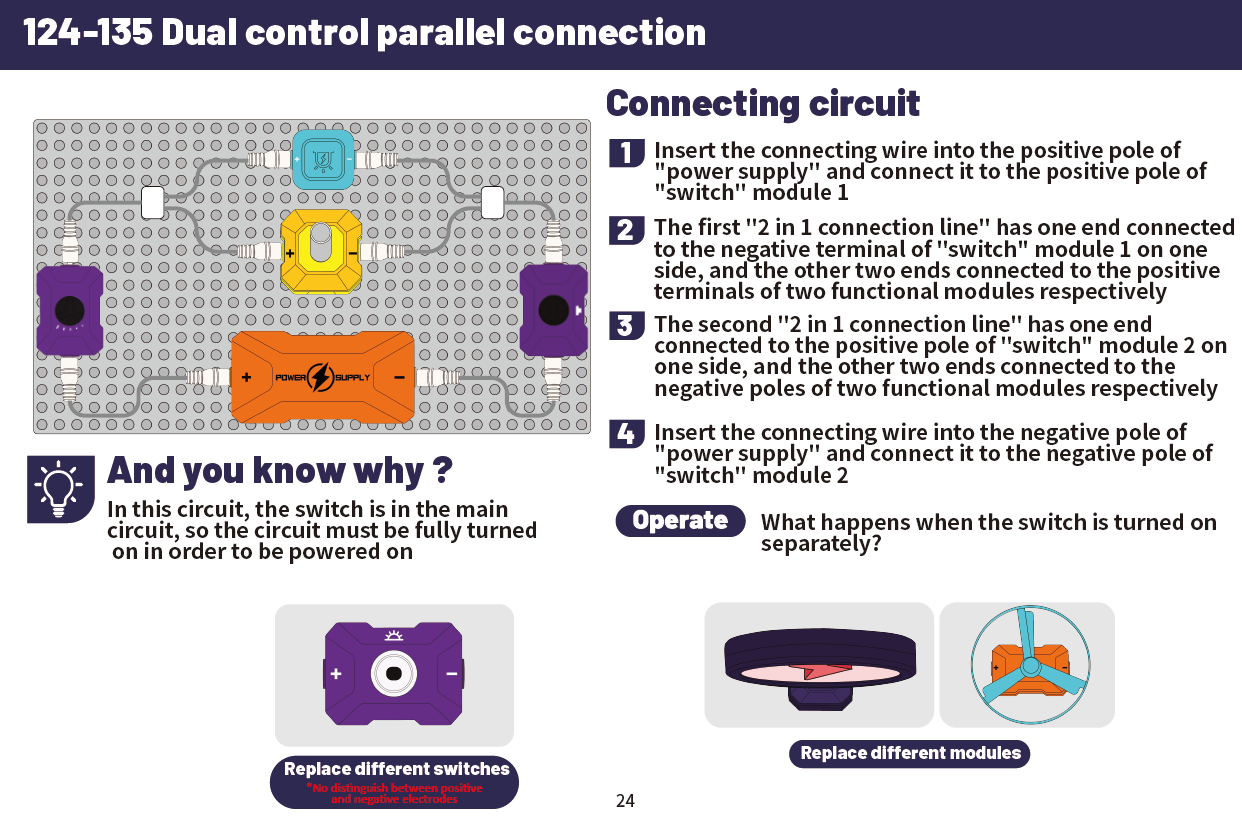

Kettős vezérlésű párhuzamos kapcsolás - áramkör összekapcsolása

1. Illeszd az összekötő vezetéket az áramforrás pozitív pólusába és a másik végét a kapcsoló modul 1 pozitív pólusába.
2. Az első 2 az 1-ben összekötő vezeték egyik vége a kapcsoló modul 1 negatív termináljába van bekötve, a másik kettő vége a két funkcionális modul pozitív termináljába.
3. A második 2 az 1-ben összekötő vezeték egyik vége a kapcsolómodul 2 pozitív pólusába van kötve, a másik két vége pedig akét funkcionális modul negatív pólusaiba.
4. Illeszd az összekötő vezeték egyik végét az áramforrás negatív pólusába és a másikat a kapcsoló modul 2 negatív pólusába.

És tudod miért?

Ebben az áramkörben a kapcsoló a fő áramkör, tehát az áramkört teljesen be kell kapcsolni, hogy áram alatt legyen.

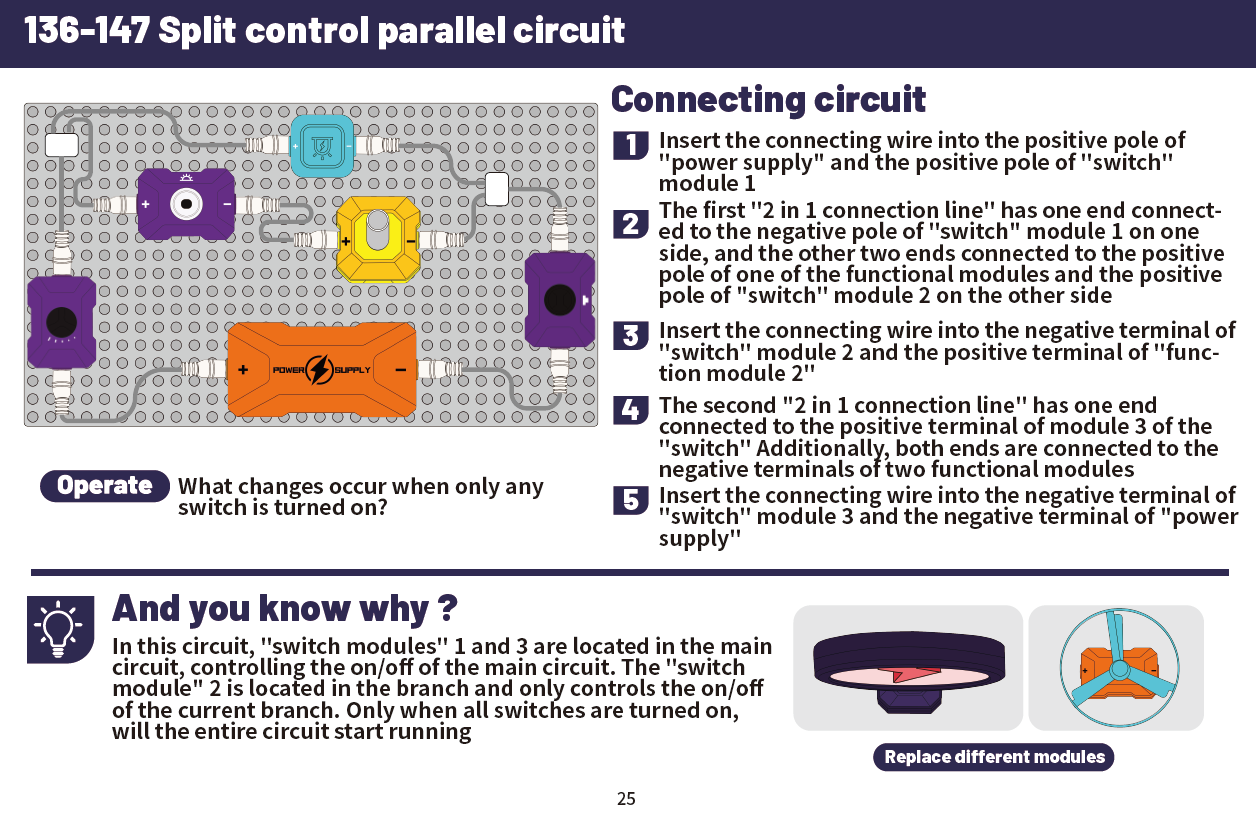

Osztott vezérlésű párhuzamos áramkör - áramkör összekapcsolása

1. Illeszd az összekötő vezetéket az áramforrás pozitív pólusába és a másik végét a kapcsoló modul 1 pozitív pólusába.
2. Az első 2 az 1-ben összekötő vezeték egyik vége a kapcsoló modul 1 negatív termináljába van bekötve, a másik kettő vége közül az egyik a funkcionális modul pozitív pólusába, illetve a kapcsoló modul 2 pozitív pólusába.
3. Illeszd az összekötő vezetéket a kapcsoló modul 2 negatív termináljába és a másik végét a funkcionális modul 2 pozitív termináljába
4. A második 2 az 1-ben összekötő vezeték egyik vége a kapcsoló modul 3 pozitív termináljába csatlakozik a másik két vége a két funkcionális modul negatív termináljaiba.
5. Illeszd az összekötő vezeték egyik végét a kapcsoló modul 3 negatív termináljába és az áramforrás negatív termináljába.

És tudod miért?

Ebben az áramkörben a kapcsoló modul 1 és 3 a főáramkörben találhatóak és a kikapcsol/bekapcsol módot kontrollálják a főáramkörben. A kapcsoló modul 2 az ágazatban található és kizárólag a kikapcsol/bekapcsol módot irányítja az aktuális ágon. Csak akkor kezd el működni z egész áramkör, ha minden kapcsoló be van kapcsolva.

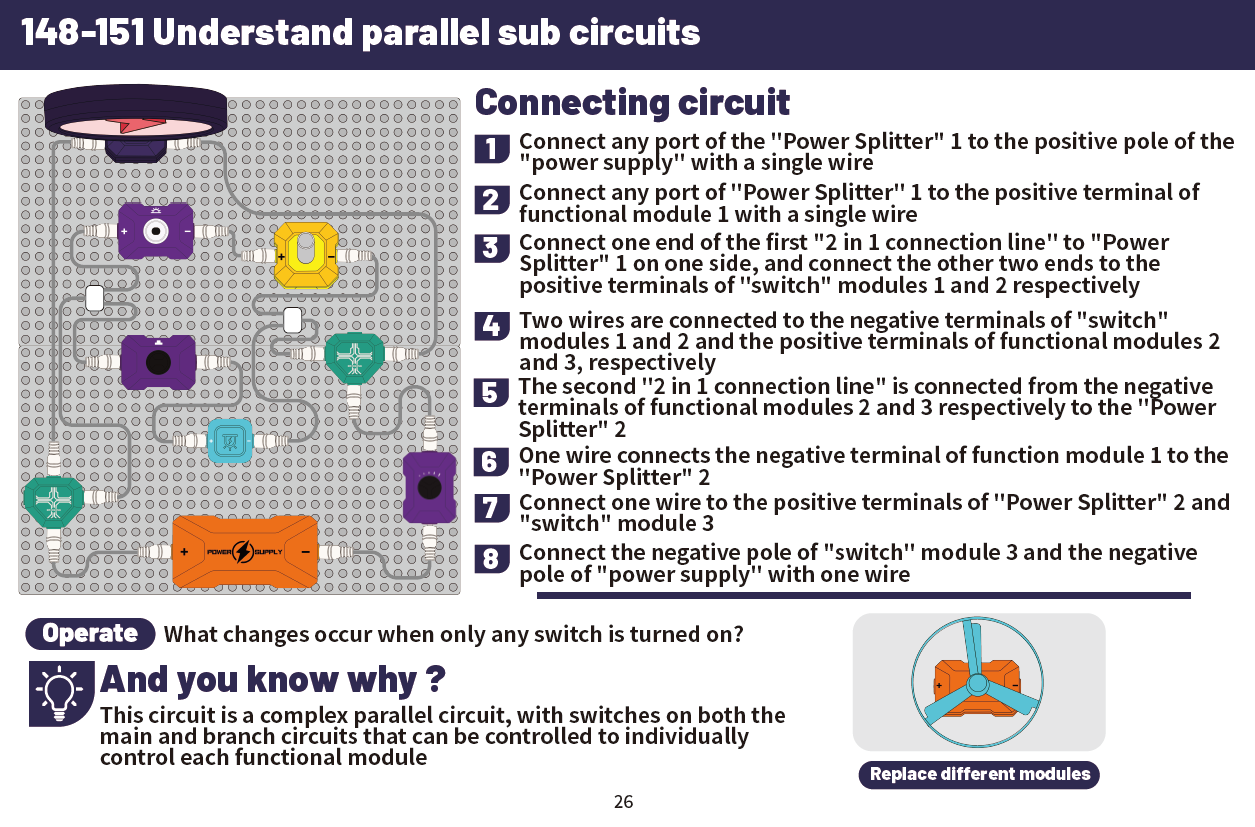

Párhuzamos aláramkörök megértése - áramkör összekapcsolása

1. Csatlakoztasd az áramelosztó 1 bármely csatlakozójába az áramforrás pozitív pólusát egy vezetékkel.
2. Kösd össze az áramelosztó 1 bármely csatlakozójával a funkcionális modul 1 pozitív terminálját egy összekötő vezetékkel.
3. Csatlakoztasd a 2 az 1-ben összekötő vezeték egyik végét az árameloszó 1-be és a másik két végét pedig a kapcsoló modul 1 és 2 pozitív termináljába.
4. Két vezeték összeköti a kapcsoló modul 1 és 2 negatív terminálját a funkcionális modul 2 és 3 pozitív termináljával.
5. A második 2 az 1-ben összekötő vezeték a funkcionális modul 2 és 3 negatív termináljába és az áramelosztó 2-be van kötve.
6. A funkcionális modul 1 negatív terminálját és az áramelosztó 2-t összeköti egy vezeték
7. Kösd össze az áramelosztó 2 és a kapcsoló modul 3 pozitív termináljait.
8. Kösd össze a kapcsoló modul 3 negatív termináljaát az áramelosztó termináljával egy összekötő vezeték segítségével.

És tudod miért?

Ez az áramkör egy komlex párhuzamos áramkör, mind a fő és az ágáramkörökön kapcsolókkal, amiket külön is lehet irányítani, hogy az egyes funkcionális modulokat lehessen kontrollálni.

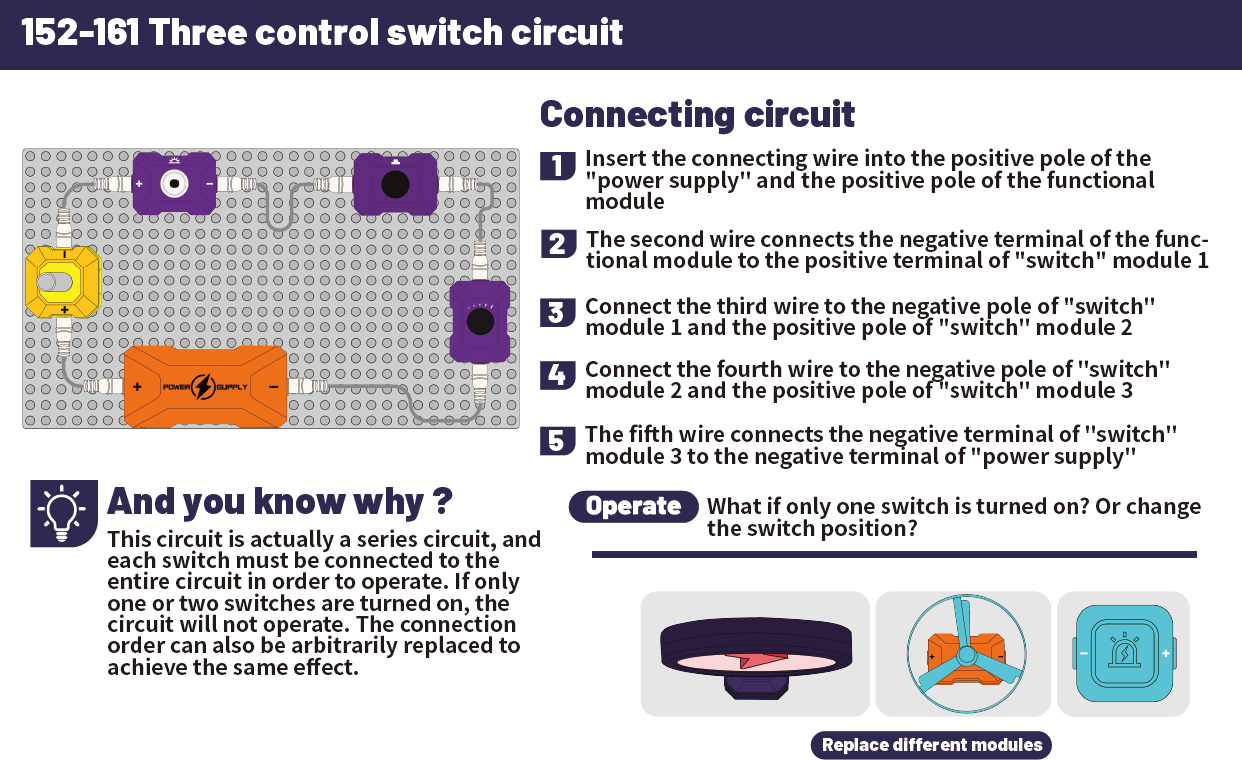

Három vezérlőkapcsolós áramkör - áramkör összekapcsolása

1. Illeszd az összekötővezeték egyik végét az áramforrás pozitív végéba, a másikat a funkcionális modul pozitív végébe.
2. A második vezeték a funkcionális modul negatív terminálját a kapcsoló modul 1 pozitív termináljával köti össze.
3. A harmadik vezetéket a kapcsoló modul 1 negatívpólusába és a kapcsoló modul 2 pozitív pólusába kösd be.
4. Kösd a negydik vezetéket a kapcsoló modul 2 negatív pólusába és a kapcsoló modul 3 pozitív pólusába.
5. Az ötödik vzeték a kapcsoló modul 3 negatív terminálját és az áramforrás negatív terminálját köti össze.

És tudod miért?

Ez az áramkör valójában egy soros kapcsolás és minden kapcsolót össze kell kötni, hogy az áramkör működni tudjon. Ha csak egy vagy kettő kapcsoló van bekapcsolva, az áramkör nem fog működni. A kapcsolat sorrendje tetszőlegesen felcserélhetően hasonló működés elérése érdekében.

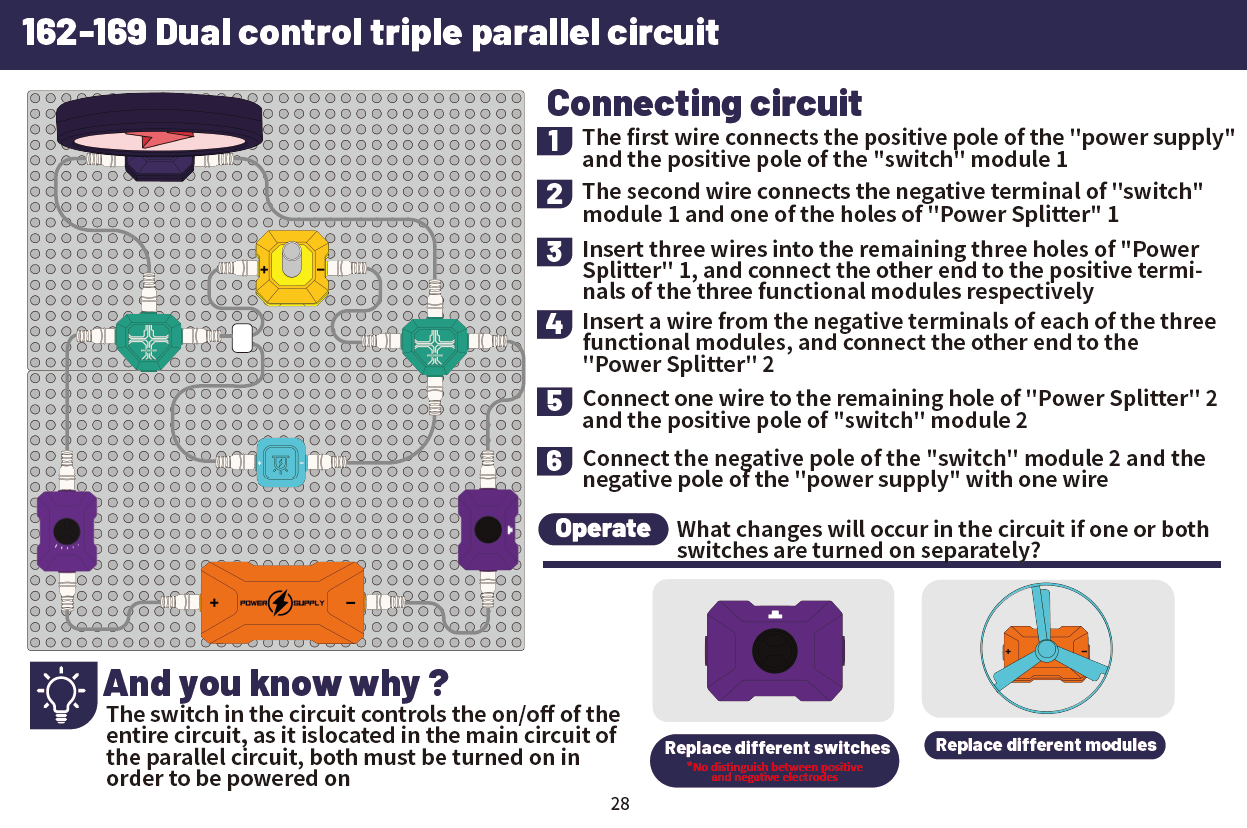

Kettős vezérlésű hármas párhuzamos áramkör - áramkör összekapcsolása

1. Az első vezeték az áramforrás pozitív pólusát és a kapcsoló modul 1 pozitív pólusát köti össze.
2. A második vezeték a kapcsoló modul 1negatív terminálját és az áramelosztó 1-et kötik össze.
3. Illeszd a három vezetéket az áramelosztó 1 maradék három csatlakozójába és kösd össze a másik végét a három funkcionális modulok pozitív termináljaiba.
4. Illeszd a vezetéket a három funkcionális modul negatív termináljaiba és kösd össze a másik végét az áramelosztó 2-vel
5. Csatlakoztasd az egyik vezetéket az áramelosztó 2 megmaradt csatlakozójába és a kapcsoló modul 2 pozitív pólusába.
6. Kösd össze a kapsoló modul 2 negatív pólusát az áramforrás negatív pólusával egy vezeték segítségével.

És tudod miért?

A kapcsoló az áramkörben irányítja a kikpcsol/bekapcsol ódot az egész áramkörben. Mivel apárhuzamos áramkör főáramkörén helyezkedik el, mindkettőnek bekapcsolt állapotban kell lennie a működéshez.

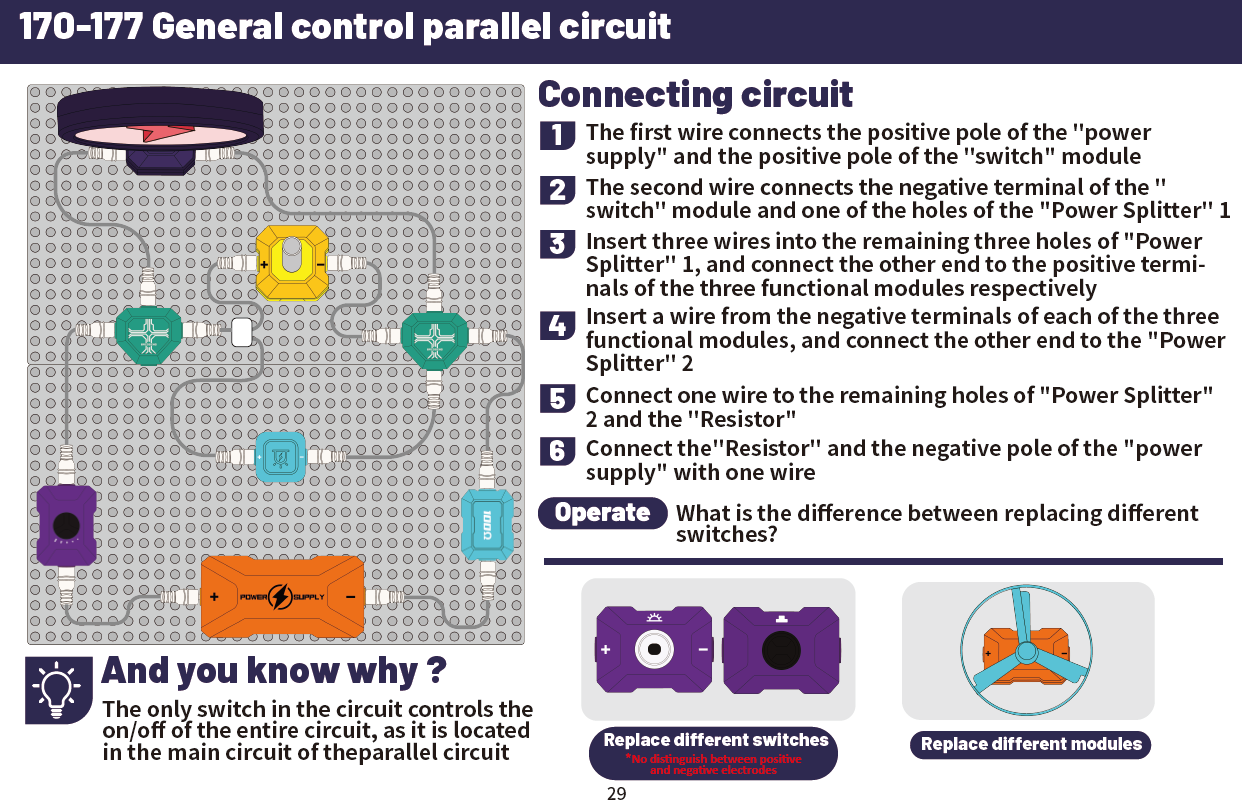

Párhuzamos áramkör általános vezérlése - áramkör összekapcsolása

1. Az első vezeték összeköti a z áramforrás pozitív pólusát a kapcsoló modul negatív pólusával
2. A második vezeték a kapcsoló modul negatív terminálját és az áramelosztó 1 egyik csatlakozóját köti össze.
3. Illeszd a három vezetéket az áramelosztó 1 maradék három csatlakozójába és a másik végét a három funkcionális modul pozitív termináljába.
4. Illeszd a vezetéket a három funkcionális modul negatív termináljaiba és a másik végét az áramelosztó 2-be.
5. Kösd össze az áramelosztó 2 maradék csatlakozóját a rezisztorral
6. Kösd össze a rezisztort az áramforrás negatív pólusával egy vezeték segítségével.

És tudod miért?

Az egyetlen kapcsoló az áramkörben irányítja a bekapcsol/kikapcsol módot, mivel a párhuzamos áramkör főáramkörében helyezkedik el.

Kapcsolódó termékek

Fali áramkör-építő készlet- 33 db-os »
